「ゲームなんて単純な機械でしょ」——そう思っているあなたは、ファミコンの内部を知ったら必ず考えが変わるはずです。1983年に登場したファミリーコンピュータは、ただゲームを遊ぶためのハードではありませんでした。コスト・性能・拡張性のすべてを極限まで研ぎ澄ませた、天才エンジニアたちの産物だったのです。
この記事を読み終えたとき、あなたはファミコンを箱から取り出して眺めるたびに、その小さな基板の上で繰り広げられていた驚異の設計思想を思い出し、レトロゲームへの愛着がさらに深まることでしょう。🕹️
ファミコンはそれまでバラバラだったテレビゲームというジャンルを、完成された文化として日本の——そして世界の——家庭に根付かせたハードです。任天堂はアーケードゲームで大成功を収めたドンキーコングを家庭に持ち込むという野望だけでなく、さらに大きな夢をこの小さな機械に背負わせていました。
その野望を実現するために取った戦略は一言で言えば「徹底的な割り切り」です。削れるコストはすべて削り、削った分はカートリッジや設計の工夫で補う。そのドラスティックな思想が、1万5000円弱という破格の価格と驚異の拡張性を同時に生み出したのです。

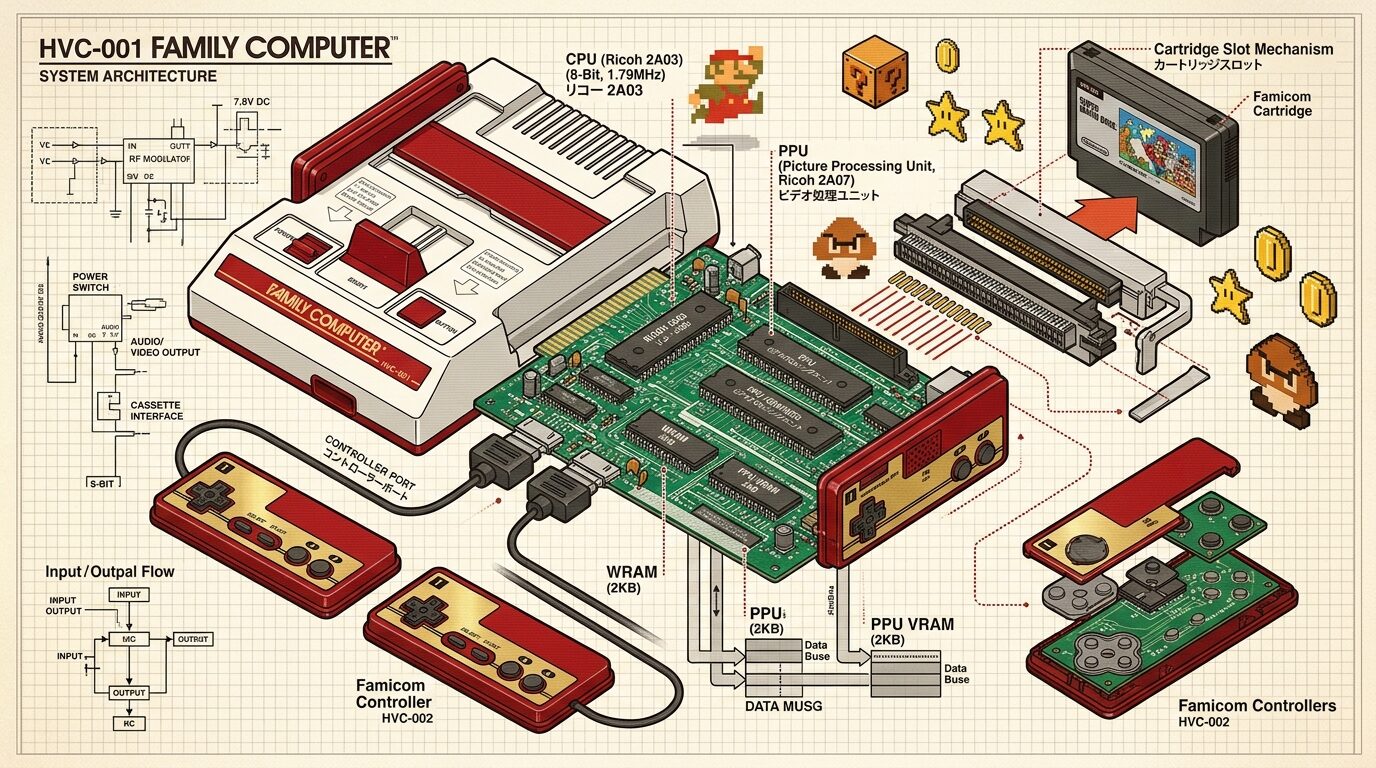

ファミコンのCPUには、Apple IIでも採用されたMOS製「6502」をベースにしたカスタムプロセッサー「2A03」が搭載されています。当時のCPU市場ではZ80などのライバルがしのぎを削っていましたが、6502の最大の武器は低価格ながらフル8ビットALUを搭載していた点でした。
ライバルのZ80がALUを4ビットにして2回計算するという"狭いキッチンで半分ずつ調理する"方式だったのに対し、6502は最初から大きな鍋で一度に調理できる設計でした。さらにCPU内部のレジスタを3つに絞り込み、その代わりにメモリの先頭256バイトをレジスタのように高速で扱える「ゼロページ」という独自手法を採用しました。
そして任天堂はリコーと共同でこのCPUからBCD（二進化十進数）モードを意図的に削除しました。BCDモードは人間にとって計算しやすい10進数を扱うための便利な機能でしたが、知的財産の問題から莫大なライセンス料が発生するリスクがあったのです。必要なものしか残さないという潔い選択が、コストカットと法的リスク回避を同時に実現しました。
ファミコンのワークRAMはわずか2KB。同時期のライバル機と比べてもひときわ少ないこの容量は、純粋なコストカットの結果です。しかしここで任天堂が取った戦略が天才的でした。ワークRAMに「メモリマップドI/O」という機能を最優先で実装し、ファミコン内部のあらゆるパーツへの「扉」をこのメモリ空間に並べたのです。
CPUはこの扉を通じてPPUやAPUに命令を送ったり、データを受け取ったりします。データの蓄積はカートリッジに丸投げ。この大胆な役割分担によって、ワークRAMの少なさをまったく感じさせないシステムが完成しました。
ファミコンの基板を見ると、CPUと肩を並べる大きさのチップが存在します。それがPPU（Picture Processing Unit）です。現代のGPUの元祖とも言える映像専用のロジックがぎっしり詰まったこのチップこそ、ファミコンのグラフィックを可能にした立役者です。
当時のコンピューターはCPUが画像描写まで兼任するのが一般的でしたが、ファミコンはグラフィック処理をPPUに完全分業させることでCPUを演算に専念させました。この完全分業制はファミコンだけの特徴でした。
PPUはブラウン管の電子ビームが走る速度に合わせて、その瞬間に表示すべきドットを瞬間的に計算して出力するという離れ業を実現しています（ラインバッファ方式）。グラフィックデータを格納するVRAMもわずか2KBと極小でしたが、その制約すら逆手に取った設計になっていました。
ファミコンの本体は電源を入れると即座にカートリッジを読みに行くだけの、極めてシンプルな設計です。カートリッジはプログラムROM（ゲームの設計図）とキャラクターROM（グラフィックデータ）の2本柱で構成されています。
この「本体は単純な計算機、ゲームの個性はカートリッジが担う」という割り切りが、ファミコンに無限の拡張可能性をもたらしました。後期タイトルではMMC3などの拡張チップがカートリッジに搭載され、本体単体では実現できなかった高度なグラフィックや広大なマップが実現しました。スーパーマリオ3の滑らかなスクロールもこの拡張チップの恩恵です。
ファミコンには独立したサウンドチップが存在しません。代わりにCPUと同一パッケージに収まったAPU（Audio Processing Unit）がその役割を担います。CPUが「この音を鳴らしてくれ」と命令するだけで、APUが自律的にサウンドを生成する仕組みです。CPUをサウンド処理の負担から完全に解放したこの設計も、当時としては非常に珍しいものでした。
さらに驚くべきは、ファミコンが生成したサウンドをカートリッジへ一旦送る特別ルートを設計段階から用意していた点です。これにより、拡張音源チップを搭載したカートリッジが本体サウンドを大幅に強化できる仕組みになっていました。将来的な本体サウンドの限界を見越した、任天堂の先見性の高さが光ります。🎵
ファミコンの技術に魅了されたあなたに、さらに深く楽しむためのアイテムを厳選してご紹介します。
🎮 ニンテンドークラシックミニ ファミリーコンピュータ——30タイトルを収録した公式の小型復刻版ファミコンです。HDMIで現代のテレビに接続でき、ドンキーコングやスーパーマリオブラザーズを当時の感動そのままに楽しめます。コレクターとしても、初めてファミコンに触れる方にも最高の入門アイテム。
📖 『ファミコンの驚くべき発想力 ―限界を突破する技術に学べ―』——この記事で解説したCPU・PPU・メモリのアーキテクチャをさらに詳しく学べる技術解説書です。エンジニア目線でファミコンの設計思想を丁寧に解説しており、読み終えた後はレトロゲームの見方が根本から変わります。
🕹️ サイバーガジェット レトロフリーク——ファミコンをはじめとする複数のレトロゲーム機に対応した互換機です。カートリッジをインストールしてSDカードでプレイできるほか、画面の解像度やグラフィックのドット感も調整可能。コレクションしたファミコンカセットを現代のテレビで最高の環境で楽しめます。
🗃️ ファミコンカセット用コレクションクリアケース——大切なファミコンカートリッジをUVカット素材で守るクリアケースです。経年劣化による黄ばみや日焼けからコレクションを保護しながら、透明ケースで見た目も美しく保管できます。本格的にコレクションを始める方に必携のアイテムです。
📺 レトロゲーム用HDMIアップスキャンコンバーター——実機ファミコンを現代の4KテレビにHDMI接続するための変換アダプターです。遅延が少なく、ブラウン管のような温かみを残した映像で実機ファミコンを楽しみたい方に最適です。
🤔 Q. ファミコンのCPUは現代のCPUと比べてどのくらいの性能差がありますか？
A. ファミコンのCPU「2A03」は1.79MHzで動作します。現代の一般的なスマートフォンのCPUは3GHz前後で動作するため、単純な動作周波数比較で約1500〜2000倍の差があります。ただし、ファミコンはPPUやAPUへの処理分散設計でCPUの効率を最大化しており、スペック差以上のゲーム体験を実現していました。
🎨 Q. ファミコンがあれだけ豊かなグラフィックを表現できたのはなぜですか？
A. PPUという専用グラフィックチップが、CPUの代わりにすべての映像処理を担当していたからです。ラインバッファ方式によってブラウン管の電子ビームの動きに同期しながらリアルタイムでドットを計算・描画するという、当時の常識を超えた仕組みが搭載されていました。
💾 Q. ファミコンのワークRAMが2KBしかないのに複雑なゲームが動いていたのはなぜですか？
A. 本体のワークRAMに入りきらないデータはカートリッジ側に積んだ拡張RAMで補う設計だったからです。スーパーマリオ3などの後期タイトルではカートリッジに独自の拡張チップと追加メモリが搭載され、本体の制約を大幅に超えた処理能力を実現しました。
🎵 Q. ファミコンのあの独特のBGM（ピコピコ音）はどうやって鳴らしていたのですか？
A. CPUに内蔵されたAPU（Audio Processing Unit）が音を生成していました。矩形波2チャンネル・三角波1チャンネル・ノイズ1チャンネル・DMC（デルタ変調チャンネル）1チャンネルの合計5チャンネルが基本構成で、カートリッジに拡張音源チップを積むことでさらに豊かなサウンドも実現できました。
🔧 Q. ファミコンの拡張チップ（MMC3など）とは何ですか？
A. カートリッジに搭載された「マッパー」と呼ばれる回路で、ファミコン本体のCPUやPPUが扱えるメモリアドレス空間の限界を超えるために使われたチップです。大容量のプログラムやグラフィックデータを分割管理（バンク切り替え）することで、本体単体では実現不可能な大作ゲームの開発が可能になりました。
ファミコンの設計を振り返ると、そこには一貫した哲学があります。それは「本体はシンプルな計算機に徹し、ゲームの個性と可能性はカートリッジに委ねる」という大胆な割り切りです。CPU・メモリ・PPU・APU——どのパーツも徹底的にコストを削りながら、それぞれの役割を明確に分業させることで、1万5000円弱という破格の価格と無限の拡張性を同時に実現しました。
任天堂の技術者たちは制約を嘆いたのではなく、制約をデザインの武器として活用したのです。その発想は今日のゲームハード開発にも脈々と受け継がれており、ファミコンは単なるレトロ機器を超えた設計思想の教科書として、エンジニアやゲームファンに愛され続けています。🏅
次回はファミコンの好敵手・PCエンジンを徹底分解します。ファミコンの設計哲学を理解した今なら、PCエンジンの革新性がさらにクリアに見えてくるはずです。お楽しみに！
