買ったゲームボーイカラーのカセットが正常に起動しませんでした。
そこで、原因の特定に挑戦してみたいとおもいます。
ゲームの種類
ゲームボーイカラー ゼルダの伝説 ふしぎの木のみ 大地の章
基盤：DMG-A06-01
事象
「GAME BOY」のアイコンと「Nintendo」のアイコンも起動はします。。。が。。。
※ここで「Nintendo」が出ないと、そもそもゲームカセットが正常に読み込めていないです。
画面が切り替わったあとに、画面が真っ白の状態。。。音も出ない。。
原因究明
起動しない原因を調べるにあたって、部品の種類や用途などを調べる必要があるとおもい色々と調査してみました。
部品の意味から調べる
１．ROM（Read-Only Memory）
２．MBC（Memory Bank Controller）
３．LCD（Liquid Crystal Display）
４．SRAM（静的RAMの略称です。RAMとはRandom Access Memory）
５．電池（CR2025）
大きな部品としては以上がすべてなんですが、コンデンサやチップ抵抗のしゅるいまでしらべれなかったので。。。ひとまず被疑箇所をこの５つとして調査してみたいと思います。
怪しい部品の順位づけ
１．MBC
２．LCD
３．ROM
４．SRAM
５．電池
正直なところ、MBCかLCDが原因だとおもっている。
ROMとか、SRAMとか、電池なんてゲームの起動に何の影響もあたえないので。
※ROMが死んでいたらどうしよう。。
ただ、コンデンサや抵抗の故障もありえるんだよなーとかも思いつつもひとまずこの順番でパーツ交換していみます！
調査結果
原因がわかりました！

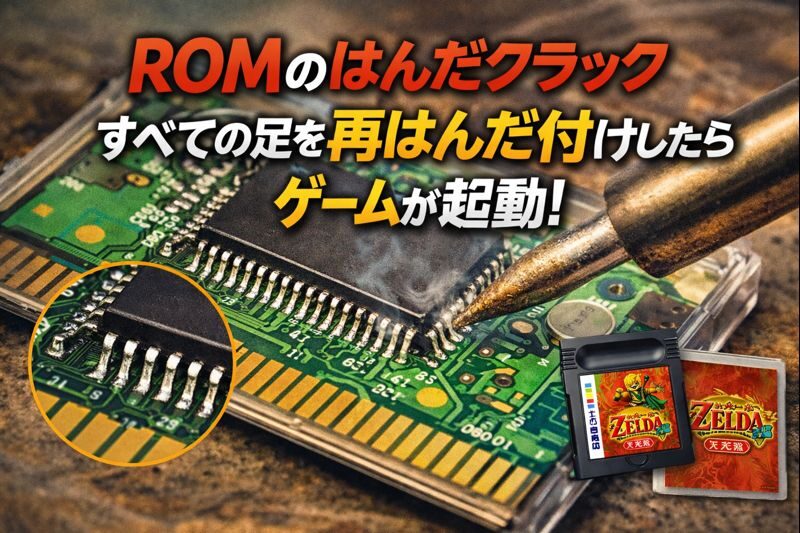

原因：ROMのはんだクラック
でした。
コテでROM周りのすべての足を再度くっつけるように温めたら、無事ゲームが起動しました。
一応、全部品もはんだ割れを起こす可能性もあるので、サクッと温めてあげておきました。
※一応コンデンサもやっています。
❓ FAQ（よくある質問）
Q1. ゲームボーイカラーのゼルダが起動しない原因は何ですか？ 🤔
A. 最も多い原因は、**ROMチップ周辺のはんだクラック（経年劣化による接触不良）**です 🔧
長年の使用や温度変化により、ROMの足のはんだが微細に割れてしまうことがあります。
Q2. 電源は入るのにゲームが起動しないのは故障ですか？ ⚠️
A. 完全な故障とは限りません 🙆♂️
ROMや周辺部品を**再度温めてはんだを溶かす（リフロー）**ことで復活するケースが多いです 🔥
Q3. ROMのはんだクラックは目で見て分かりますか？ 👀
A. ほとんどの場合、肉眼では分かりません 😥
拡大しても確認できないことが多く、症状から判断するのが一般的です。
Q4. どこをはんだ付けすれば直りますか？ 🔧
A. ROMチップのすべての足を軽く温め直すのがポイントです 🔥
再発防止のため、他の部品もサッと温めておくと安心です 👍
Q5. はんだ付け初心者でも修理できますか？ 🧑🔧
A. はんだ経験があれば可能ですが、温度管理と加熱時間には要注意です ⚠️
自信がない場合は、無理せず修理業者に依頼しましょう。
Q6. 再はんだ付けでセーブデータは消えますか？ 💾
A. 通常、ROMデータやセーブデータが消えることはありません 🙆
ただし、基板を損傷すると起動不能になるリスクはあります。
Q7. この症状はゼルダ以外のソフトでも起きますか？ 🎮
A. はい、他のゲームボーイ／ゲームボーイカラーソフトでも起こります ⚠️
発売から20年以上経過したソフトは特に注意が必要です。
Q8. 接点復活剤だけで直りますか？ 🧴
A. 端子汚れには有効ですが、
ROMのはんだクラックには効果がありません ❌
起動しない場合は基板側の問題が濃厚です。
Q9. 修理後にまた起動しなくなることはありますか？ 🔁
A. 可能性はありますが、全ての足をしっかり再はんだすれば再発リスクは低めです 👍
部品全体を軽く温めるのは有効な対策です。
Q10. 修理前に必ず試すべきことは？ ✅
A. 以下は先に確認しましょう 👇
- 端子の清掃（無水エタノール）🧼
- 別の本体で動作確認 🔄
- 他ソフトが正常に起動するか確認 🎮
それでもダメなら、はんだクラックの可能性大です 🔍
